Luogo di origine: | La Cina |
Marca: | Kacise |
Certificazione: | CE / ISO / Explosion-proof |
Numero di modello: | KUHM2100 |
Quantità di ordine minimo: | 1 |
---|---|
Prezzo: | Negotiable |
Imballaggi particolari: | cartone/scatola di legno |
Tempi di consegna: | 5~8 giorni lavorativi |
Termini di pagamento: | L/C, D/A, T/T, Western Union, MoneyGram |
Capacità di alimentazione: | bimettalico |
DN (millimetro): | DN15~DN300 | Pressione: | 1,6 MPa |
---|---|---|---|
Collegamento: | DN15~DN40 collegamento della flangia DN50~DN300/infilato | Comunicazione: | RS-485/MBUS/Lora433MHZor 868MHZ/GPRS |
Accuratezza: | Classe 2 | Protezione: | IP67 / IP68 |
Installazione: | Il difetto è affluenza, affinchè la necessità di ritorno di flusso indichi quando ordina | Alimentazione elettrica: | Batteria al litio di alto potere |
Impiegati. sensore: | norma di 1.5m un le paia PT1000 della temperatura Senso | ||
Evidenziare: | metro ultrasonico del BTU,contatore per acqua del bus di m. |

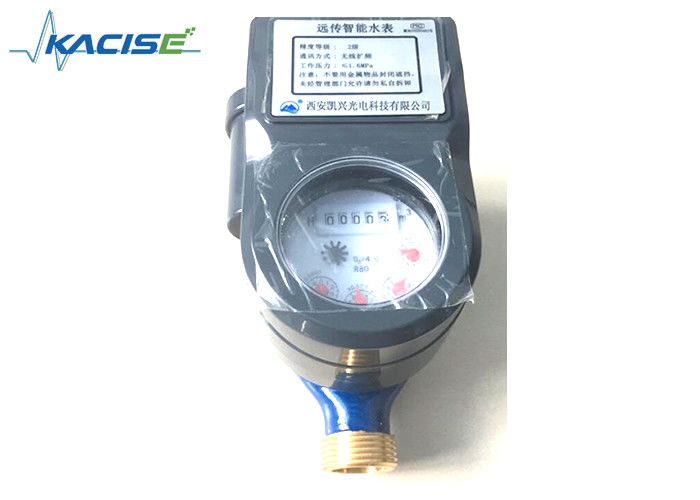

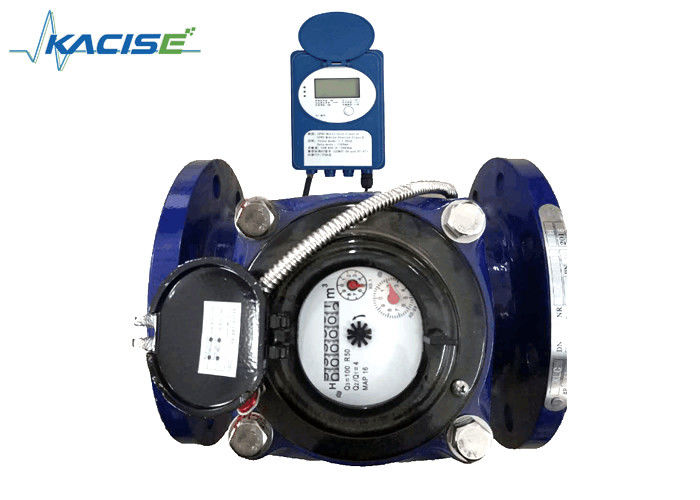

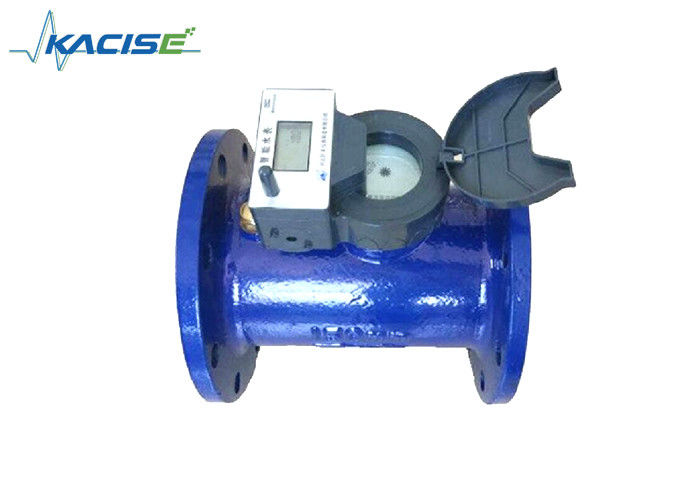

Contatore per acqua dell'uscita di impulso del contatore per acqua di Wirless GPRS con il modulo di GPRS
Descrizione
Il contatore per acqua ultrasonico è un nuovo tipo di contatore per acqua che può individuare la differenza di tempo causata dal cambiamento della velocità quando propagazioni del fascio ultrasonico nell'acqua a valle ed a controcorrente ed analizzare ed occuparsi della portata dell'acqua in modo da più ulteriormente calcolare lo scarico dell'acqua.
Il contatore per acqua ultrasonico di serie di KACISE KUHM2100 adotta la tecnologia non magnetica più avanzata, che presenta i vantaggi di alta precisione, del funzionamento stabile, della manutenzione facile, di forte resistenza della corrosione, di tempo di impiego lungo, di bello aspetto, della sicurezza e di accessibile.
Può essere ampiamente usato nella misura e nel controllo di processo industriale, invece del flussometro meccanico per migliorare l'accuratezza e l'affidabilità della misura, invece di tutti i tipi di flussometro di rendimento elevato.
Vari metodi di comunicazione possono essere selezionati secondo i bisogni degli utenti.
Caratteristiche
Calore di misura del ☆.
Misura ed esposizione fredde del ☆ (per calore/contatore di calore ultrasonico freddo)
Rifornimento di manifestazione del ☆/temperatura dell'acqua di ritorno e temperatura di differenziale.
Il ☆ visualizza la misura di flusso del mucchio e la misura istantanea di flusso.
Esposizione di tempo di esercizio del ☆.
Specifiche
Precauzioni dell'installazione
Il contatore per acqua ultrasonico può essere installato sul tubo di affluenza o sul tubo di ritorno. È installato sul tubo di affluenza per difetto. Se è necessario sul tubo di ritorno, deve essere spiegato in anticipo. Nell'installare, l'attenzione dovrebbe essere pagata a se la freccia sul contatore per acqua è coerente con la direzione del flusso medio.
Nota: Se il metro ultrasonico è installato nel tubo di affluenza o nel tubo di ritorno, il sensore dovrebbe essere collegato correttamente (etichetta rossa per il tubo di affluenza, etichetta blu per il tubo di ritorno).
Problema comune dello strumento
Il metro non può funzionare normalmente
◇Il sistema del riscaldamento sta funzionando oppure no;
◇La valvola di globo è aperta interamente oppure no;
◇il tubo è bloccato oppure no;
◇la guarnizione del cavo è completa oppure no;
◇La batteria è buona oppure no;
◇il contatore di calore non sta contando
①, il contatore di calore ha invertito l'installazione
②, i cavi del trasduttore sono rotti
③, il filtro deve essere bloccato sulla conduttura d'alimentazione del calore nella stanza residente
◇Come determinare il filtro se blocco?
Impiegati di affluenza. è l'impiegato normale e di ritorno di flusso. è troppo basso, gli impiegati. la differenza di flusso di ritorno e di affluenza è più di 10°, la portata è troppo bassa (m.3 /h), o ora la portata, il filtro è solitamente bloccaggio, o l'utente non usa.
Soluzione: Chiuda la valvola (affluenza e valvola di ammissione di ritorno), rimuova il filtro, per osservare se il filtro è filtro ed interno neri e puliti di, poi installare il filtro, valvole del tubo aperto, aspetti 3 minuti per controllare se la portata e gli impiegati. è normale.
◇Dati del contatore di calore anormali o saltare
①, La posizione di installazione non è corretta, giù livello dell'acqua
②, La parte anteriore ed i tubi diritti posteriori sono troppo brevi, curvatura è diametro troppo grande e anteriore del tubo è
cambiamento più grande.
◇Il contatore di calore ha quantità di flusso, nessun calore, o il calore è molto grande
①, Senza calore è solitamente l'installazione invertita di flusso di ritorno e di affluenza temporaneo. sensori
②, Il calore è molto grande, perché gli impiegati. impiegati di misura del sensore. in modo errato, temporaneo. la differenza è molto grande.
◇Temporaneo anormale del contatore di calore., o gli impiegati. è 0
①, gli impiegati. il cavo del sensore è rotto
②, Impiegati. l'intelaiatura di acciaio inossidabile del sensore è rotta.
Caratteristica tecnica
Diametro | Min Flow | Quantità di flusso | Max Flow | Lunghezza |
qmin (³ di m. /h) | qp (³ di m. /h) | qmax (³ di m. /h) | millimetro | |
DN15 | 0,03 | 1,5 | 3 | 110 |
DN20 | 0,05 | 2,5 | 5 | 130 |
DN25 | 0,07 | 3,5 | 7 | 160 |
DN32 | 0,12 | 6 | 12 | 180 |
DN40 | 0,2 | 10 | 20 | 200 |
Accuratezza di misura | CJ128-2007Class |
|||
Collegamento | DN15~DN40 ha infilato il collegamento della flangia connection/DN50~DN300 | |||
Perdita di pressione | ≤0.02MPa | |||
Pressione di esercizio massima (MWP) | 1.6MPa | |||
Campo di misura di flusso | 1:100 | |||
Sensore di temperatura | norma di 1.5m un le paia del sensore di temperatura PT1000 (la lunghezza di cavo potrebbe essere cambiata) | |||
Archiviazione di dati | Un deposito continuo record di 18 mesi | |||
Protezione spenta | Dopo spento, il metro ha potuto conservare tutta l'annotazione prima della portata e del tempo corrispondente, dopo potere indietro, funzione della misura di recupero automaticamente ed assicurare la continuazione di tempo | |||
Trasmissione a distanza | MBUS/RS-485 | |||
Alimentazione elettrica | Batteria al litio di alto potere | |||
Classe di protezione | IP67 (bisogno IP68 modificato) | |||
Classe ambientale | Classe B | |||
Gamma di temperature | ℃ (di 5~95) | |||
Differenza di temperatura | (3~90) K | |||
Modo dell'installazione | Flusso di ritorno o di affluenza (difetto è l'affluenza, affinchè la necessità di ritorno di flusso indichi quando ordina) | |||
Posizione di installazione | Orizzontale/verticale | |||
Permanenza | Anni di servizio cycle≥6 | |||
Esposizione | esposizione LCD di 8 bit | |||
Perturbazione antimagnetica | Quando l'intensità di interferenza del campo magnetico non è più di 100 ka/m, non dovrebbe colpire la misura del contatore per acqua e le caratteristiche a distanza della trasmissione |
