Dettagli:
Luogo di origine: Shaanxi, Cina (continente)
Marca: KACISE
Numero di modello: GXPS609A
Termini di pagamento e spedizione:
Quantità di ordine minimo: 0-100
Prezzo: Negotiable
Imballaggi particolari: richieste dei clienti o del cartone disponibili
Tempi di consegna: 5 giorni lavorativi dopo il pagamento
Termini di pagamento: L/C, D/A, D/P, Western Union, MoneyGram
Capacità di alimentazione: 1000 pezzo/pezzi alla settimana negoziabile
Contatto
Descrizione di prodotto dettagliata
Gamma di misura: diesel di 0~3m Precisione di misura: 0.5%f.s
Difenda il grado: IP65 Temperatura di lavoro: -25℃~85℃
Temperatura di stoccaggio: -25℃~85℃. Tipo di interfaccia: NPT1
Evidenziare:

Trasmettitore livellato ultrasonico

,

sensore livellato liquido ultrasonico

Il manuale del sistema di misurazione del livello liquido di GXPS609A in GPRS comunica il modo





1.System riassumono



«Il sistema di misurazione liquido di altezza in GPRS comunica il modo» include «l'apparecchiatura terminale di misurazione di altezza liquida in GPRS comunica il modo», «il software della gestione del server» e «la linea di configurazione». È usato per cronometrare il valore liquido di altezza della misura, il valore della temperatura, dati della latitudine e di longitudine, data ed informazioni di tempo e mostra questi il valore «nel software della gestione del server».

Avviso 1: «Il sistema di misurazione liquido di altezza in GPRS comunica «il sistema» del modo» in breve come descrizione seguente.

Avviso 2: «L'apparecchiatura terminale di misurazione di altezza liquida in GPRS comunica «il terminale» del modo» in breve come descrizione seguente.

Avviso 3: «Il software» del software» della gestione «del server in breve come descrizione seguente.

Avviso 4: «La linea» in breve «linea» di configurazione come descrizione seguente.

«Il terminale» è utilizzato per cronometrare il valore liquido di altezza della misura ed il valore della temperatura e trasmette questi il valore di misurazione «al software» in GPRS comunica il modo, l'utente può usare «il software» per vedere il valore liquido di altezza e per dirigere questo «il terminale».

«Il software» è soltanto un software della dimostrazione per offrire l'utente, la sua funzione è molto semplice e non è di avere una funzione potente per prendere molti correre «terminale» allo stesso tempo. Se la necessità dell'utente un grande sistema «software» con la funzione potente, contatta prego la tecnologia Co. di optronica di Xi'an Kacise, srl.

«La linea» è usata soltanto per configura «il terminale» dall'utente, è si collega fra «il terminale» e la porta seriale RS232 del computer.



2."» disegno terminale della struttura

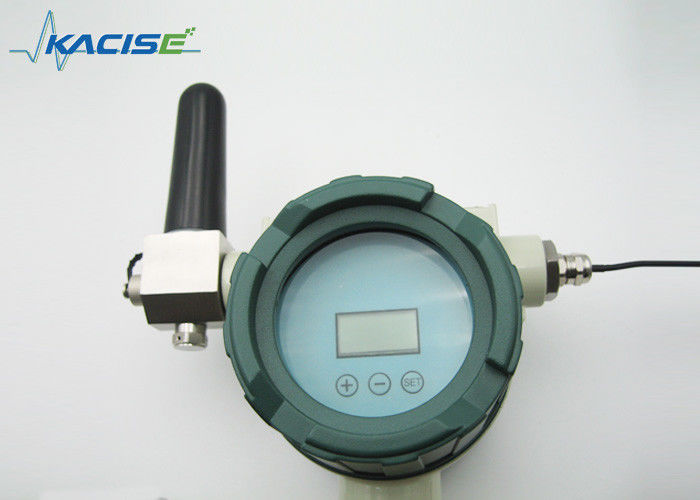

Disegno terminale della struttura GXPS609 (GPRS): come immagine una



Il manuale del sistema di misurazione del livello liquido di GXPS609A in GPRS comunica il modo 0



La parte posteriore del terminale GXPS609 (GPRS): come immagine due

Il manuale del sistema di misurazione del livello liquido di GXPS609A in GPRS comunica il modo 1



uso dell'alimentazione elettrica di norma 3.Technology e



Gamma di misura diesel di 0~3m.
Precisione di misura 0.5%F.S.
Modo dell'alimentazione elettrica

batteria 3.6VDC e 10VDC~35VDC

alimentazione elettrica esterna.

Difenda il grado IP65
Lavori la temperatura -25℃~85℃.
Temperatura di stoccaggio -25℃~85℃.
Frequenza di comunicazione GSM/GPRS 850/900/1800/1900MHz.
Tipo di interfaccia NPT1.
Tempo di lavoro di sincronizzazione 3 minuto ~ minuto 1000 (può mettere).
Aggiunga la funzione LCD, chiave-stampa, GPS.
Scadenza «terminale» di uso della batteria per esempio, la batteria di numero uno di uso «ER34615M», la sua capacità è 14.5AH, la frequenza del lavoro «del sistema» è lavoro una volta all'ora: Il terminale GXPS609 (GPS) può funzionare i circa 120 giorni.
Modello della batteria scelto

raccomandi la batteria «ER34615M» di numero uno di uso. Se l'utente vuole la batteria scelta dall'auto, prego secondo la norma della batteria come seguendo. tensione della batteria: 3.0VDC~3.6VDC; massimo continui la corrente d'uscita: più di 0.5A; capacità della corrente d'uscita di impulso: più di 1A.



L'uso dell'alimentazione elettrica si illumina

«il terminale» può usare la batteria o l'alimentazione elettrica esterna. Vedi il disegno terminale della struttura, la posizione dell'alimentazione elettrica esterna «nell'interfaccia elettrica esterna», nell'interfaccia, «1" è anodo, «2" è catodo.





4." uso del sistema» si illumina



Quando usate la ragazza «del sistema», configuri prego l'uso «terminale» «il software» in primo luogo e poi potete usare «il sistema» completate.



4,1" messa a punto del software»



Copia del ⑴ l'archivio «di GPRS_Server_Setup» nel CD al calcolo.

Il ⑵ fa doppio clic su «la messa a punto» e «GPRS_Server_Setup» a loro volta.

Risistemi prego il computer quando messa a punto completa.



4,2" terminale» configura



Il ⑴ apre la copertura posteriore «del terminale», ripara la batteria ed apre «l'interruttore di accensione» a "ON".

La tenuta del ⑵ la porta verde «della linea» l'inserzione «incavo di configurazione» e un'altra porta si collegano alla porta seriale RS232 del computer.

(3) fa doppio clic su «LLMServer.exe» per aprire «il software»: come immagine tre



Il manuale del sistema di misurazione del livello liquido di GXPS609A in GPRS comunica il modo 2

Immagine tre

Il manuale del sistema di misurazione del livello liquido di GXPS609A in GPRS comunica il modo 3

Immagine quattro

Se compare la finestra di dialogo come immagine quattro, clicchi prego «determinano» o «GIUSTO».



(4) il clic «Il manuale del sistema di misurazione del livello liquido di GXPS609A in GPRS comunica il modo 4» bottone, apre «le informazioni di GPRS configura» la finestra di dialogo, seleziona il numero di porta seriale, di baud rate è 9600 e clic «porta seriale aperta» per aprire la porta seriale: come immagine cinque



Il manuale del sistema di misurazione del livello liquido di GXPS609A in GPRS comunica il modo 5

Immagine cinque

Il ⑸ aspetta prego l'inizializzazione «del terminale», questo processo è minuto circa cinque. Dopo cinque minuto, la configurazione della stampa «chiude a chiave» «sul terminale» e poi «le informazioni di GPRS configurano» finestra di dialogo possono mostrare il messaggio di un messaggio «: Il terminale è collegato!». L'utente può configurare «il terminale» attualmente: come immagine sei.





Il manuale del sistema di misurazione del livello liquido di GXPS609A in GPRS comunica il modo 6

Immagine sei

⑹ «IP del server»: Deve riempire, prego riempie «l'indirizzo ip della rete pubblica» del server, «l'indirizzo ip della rete pubblica» è unico nel globale.

«Numero di porta»: Deve riempire, prego riempiono dentro il numero di porta del server dal router assegnano.

«Numero mobile»: Riempia il numero del telefono cellulare, questo numero può ricevere il breve messaggio dell'allarme quando la sconnessione di GPRS. Se la necessità dell'utente questa funzione, riempie prego. Questa funzione può aprire o chiudere l'uso «il software».

Il bottone di configurazione di risparmi» di clic del ⑺ «da risparmiare «terminale» e voi possono cliccare «hanno indicato nel bottone di configurazione» per indicare questo la configurazione. Se è sbagliato quando leggete fuori, configuri prego ancora; se è giusto, disinserisca prego «la linea», «l'interruttore di accensione» vicino a "OFF" e riguardi la copertura posteriore «del terminale».

Il processo di configurazione del ⑻ è completo attualmente, secondo la descrizione come segue fare prego il normale del lavoro «del sistema».

La descrizione trattata e l'uso del lavoro «del sistema» si illuminano.



4,3 .1" descrizione trattata del lavoro del sistema»:



⑴ aperto e funzionamento «il software» sul server inizialmente.

Il ⑵ apre l'alimentazione elettrica «del terminale» ed il lavoro «terminale» di inizio.

Il ⑶ «il terminale» controllerà il tempo con «software» dopo la partenza «terminale» di risistemazione. «Il software» invierà la data e l'ora attuali «al terminale», «il terminale» salverà i dati ed il tempo ed aggiorna i dati ed il tempo da sè.

Il ⑷ che «il terminale» invierà le informazioni attuali della misura «al software» quando il lavoro di tempo del controllo è completo, le informazioni della misura include: L'indirizzo «terminale», il valore di pressione attualmente, «terminale» liquidi eseguendo il modo, la capacità della batteria, la latitudine, longitudine, data attuale ed ora ed accende. Questi misurano le informazioni mostreranno sull'interfaccia principale «del software».

L'utente del ⑸ deve configurare «terminale» dall'auto nel modo di configurazione (fissi il modo) e poi clicca «entra il bottone nel modo del lavoro» ha lasciato «il terminale» nel modo del lavoro.

Il ⑹ «il terminale» può auto conservare le informazioni della misura quando «il software» è sconnessione ed inviare il messaggio di short dell'allarme al numero del telefono cellulare allo stesso tempo. Il la maggior parte conservano il numero di informazioni della misura sono oggetto 5000, quando «il terminale» è si collega «al software» ancora, «il terminale» può auto inviare questi le informazioni conservate della misura «al software» (invii la frequenza: 5 secondi per inviare le informazioni di misura) e risparmiato nella base di dati quando «il software» riceve questi informazioni della misura. L'interfaccia principale «del software» è soltanto manifestazione le ultime informazioni della misura.

Contenuto di messaggio di short dell'allarme del ⑺: «Allarme, sconnessione di GPRS! Il valore attuale di pressione è: *** KPa».

Il ⑻ Poiché il modo corrente del sistema speciale, noi non raccomanda l'utente per usare «la funzione di informazioni della misura di risparmi» con molto tempo, quindi riprende prego il sistema collega quando ricevete il messaggio di short dell'allarme o trova la sconnessione di collegamento del sistema.



4.3.2" uso del sistema» si illumina



(1) ha installato «il software» sul server e fa doppio clic sull'icona del software per aprire «il software»: come immagine tre.

Il manuale del sistema di misurazione del livello liquido di GXPS609A in GPRS comunica il modo 7

                                                               Immagine sette

(2) interfaccia principale «del software»: come immagine otto

Il manuale del sistema di misurazione del livello liquido di GXPS609A in GPRS comunica il modo 8

Immagine otto

il bottone di clic (di 3 Il manuale del sistema di misurazione del livello liquido di GXPS609A in GPRS comunica il modo 9 ) o «il bottone della regolazione di parametro» di clic nell'ambito del menu «della regolazione», la finestra di dialogo «della regolazione» è manifestazione. Questa finestra di dialogo è usata per configura «il software»: come immagine cinque



Il manuale del sistema di misurazione del livello liquido di GXPS609A in GPRS comunica il modo 10

«Regolazione del porto di rete del server»: riempia l'indirizzo ip locale del computer server ed il numero di porta del server dal router assegna.

«Regolazione di tempo di mancata comunicazione»: Il tempo «terminale» di collegare-ore straordinarie configura. Se «il software» non riceve le informazioni della misura durante questo tempo, la colonna principale «di stato» della tavola dell'interfaccia mostrerà la parola rossa «sconnessione», questi informazioni indicano che linea di GPRS forse già staccano, soddisfanno controllano il server e «il terminale» ed il riassunto si colleghi appena possibile. Questa volta configura deve di più di «l'intervallo di tempo del lavoro della sincronizzazione», noi raccomanda l'utente configura questo volta tre volte che «l'intervallo di tempo del lavoro della sincronizzazione».

«Gamma del secchio messa»: configuri l'altezza della colonna nell'interfaccia principale alla destra, simuli l'altezza liquida nell'ambiente reale.

«Allarmi la funzione fissata»: la funzione dell'allarme configura, messo l'allarme liquido di altezza il valore di fine corsa superiore e di fine corsa inferiore.

«LanguageSet»: La lingua «del software» sceglie, stabilizza l'inglese

Il bottone di domanda Il manuale del sistema di misurazione del livello liquido di GXPS609A in GPRS comunica il modo 11 del bottone di clic del ⑷ o «di dati» di clic nell'ambito del menu «di ricerca», «la finestra di dialogo di domanda di dati» è manifestazione: come immagine dieci



Il manuale del sistema di misurazione del livello liquido di GXPS609A in GPRS comunica il modo 12



«Identificazione del terminale»: l'indirizzo che «terminale» scelto volete domandate, o seleziona «tutti» all'indagine tutto il «terminale».

«Tempo di domanda»: selezioni la sezione che di tempo volete domandate.

Bottone «di indagine»: Domandi il pulsante di comando.

Bottone «dell'esportazione»: come «esportazione di formato di EXCEL» tutti i dati di domandano.

Bottone «di cancellazione»: cancelli tutti i dati che avete domandato.

L'inserzione del ⑸ la carta SIM con il servire di GPRS, apre l'alimentazione elettrica «terminale».

Il ⑹ questo «terminale» userà nel migliore dei casi due minuti per il segnale di GPS di ricerca e poi invia tutte le informazioni della misura «al software», in modo dalla necessità dell'utente aspettare circa tre minuti per vedere questi misurare per la prima volta le informazioni «sul software».

Il ⑺ quando «il software» riceve per la prima volta le informazioni della misura, la necessità dell'utente configurare «il terminale» ed hanno lasciato «il terminale» «nel modo del lavoro». Faccia doppio clic sulla fila «della finestra di dialogo della regolazione terminale» di manifestazione informazioni «terminali» della misura, è manifestazione: come immagine undici

Il manuale del sistema di misurazione del livello liquido di GXPS609A in GPRS comunica il modo 13

Immagine undici

Il ⑼ «la finestra di dialogo della regolazione terminale» può mostrare le informazioni basse di ogni «terminale» nella tavola e l'utente può configurare «il terminale» nell'interfaccia.

La tavola del di cui sopra nella manifestazione dell'interfaccia le informazioni basse di ogni «terminale», queste informazioni è conservata nella base di dati del server, utente può cliccare il bottone «di cancellazione» per cancellare le informazioni nella base di dati del server.

«Etichetta di configurazione di lavoro di parametro»:

«Nome terminale»: quando il nuovo «terminale» sta venendo, l'utente se chiamato un nome definito dall'utente per il nuovo «terminale» e riempire qui, quindi clicca «ha messo» il bottone.

«Densità liquida»: riempia la densità liquida del misurato di. Per esempio, la densità di diesel è 0,84, prego riempie 0,84 e clicca «ha messo» il bottone.

Quando «il nome terminale» e «la densità liquida» sono completo riempito, l'utente deve cliccare «il nuovo» bottone terminale per aggiungere il nuovo «terminale» nella base di dati del server.

«Allarme superiore» e «allarme più basso»: Fissi il valore liquido dell'allarme di altezza.

«Etichetta di configurazione di parametro di espansione»: come immagine dodici

Il manuale del sistema di misurazione del livello liquido di GXPS609A in GPRS comunica il modo 14

Immagine dodici

«Identificazione del terminale»: configuri il nuovo indirizzo «terminale». L'indirizzo «terminale» è già configura completo in fabbrica, proponiamo che l'utente non configuri prego ancora.

«Funzione di SMS»: apra o vicino invii la breve funzione del messaggio ed il clic «ha messo» il bottone.

«Intervallo di tempo»: configuri l'intervallo di tempo del lavoro della sincronizzazione «del terminale» ed il clic «ha messo» il bottone. Configuri prego «l'intervallo di tempo» più di 5 minuti.

Il ⑽ tutti i parametri è configura completo, prego clicca «entra il bottone nel modo del lavoro», ha lasciato il lavoro «terminale» «nel modo del lavoro».

«Nel modo del lavoro», quando «il terminale» sta inviando alle informazioni della misura, lo schermo LCD può mostrare l'unità del valore di pressione e di pressione. Quando «invii il processo» più, «il terminale» sarà l'alimentazione elettrica tagliata e cominciare il sonno, fino al seguente si sveglia. Quando «il terminale» comincia il sonno, non faccia prego nulla.

Il ⑾ se l'utente vuole modifica configura ancora, prego clicca «entra il bottone nel modo stabilito» ed aspetta «il terminale» dopo sveglierà ed annulla «il modo del lavoro» nel «ha fissato il modo». In «fissi il modo», utente può configurare «il terminale».

struttura «del messaggio» del ⑿ in fondo «all'interfaccia della regolazione terminale»: tutto il messaggio di aziona questa «interfaccia della regolazione terminale» mostrerà qui, l'utente può sapere che il funzionamento è se riesca o il guasto vede qui.

Il ⒀ nell'interfaccia principale «del software», clicca la fila di informazioni indicate della misura, la colonna simulerà la manifestazione l'altezza liquida, il grafico mostrerà il grafico liquido del valore di altezza.

Il ⒁ nell'interfaccia principale «del software», clic «circa noi» bottone sotto «circa» il menu, «circa noi» finestra di dialogo è manifestazione. Questa finestra di dialogo è manifestazione le informazioni di OPTRONICA IL TECH IL CO., srl di XIAN KACISE.



5.Key-press funzionano



«Il terminali» prendono tre chiave-stampe, «(+)», «(-)», «(METTA)». L'utente può utilizzare queste chiave-stampe quando correre «terminale» in «ha fissato il modo» e non invia alcuni dati al momento.

Azioni i punti: il menu della chiave-stampa include «COME» e «SL».

«COME»: configuri l'indirizzo «terminale».

«SL»: configuri l'intervallo di tempo «terminale» del lavoro della sincronizzazione.

La stampa lunga del ⑴ «(METTA)», manifestazione LCD «COME», «il terminale» nel menu della chiave-stampa aziona il modo.

Stampa di short del ⑵ «(+)», opzione del menu della chiave-stampa del commutatore «COME» e «SL».

Stampa lunga del ⑶ «(-)» in «COME» menu, potete uscire l'interfaccia di manifestazione del menu della chiave-stampa e nell'interfaccia del valore di pressione di manifestazione.

Stampa di short del ⑷ «(METTA)» in «COME» menu, potete nell'interfaccia «terminale» di indirizzo di configurazione, la gamma di indirizzo «0~253". premi «(+)», indirizzo aggiungono «1"; premi «(-)», diminuzione «1" di indirizzo; premi «(METTA)», conservi l'indirizzo e ritorni. Se non volete configuri l'indirizzo «terminale», stampa lunga «(-)» per ritornare.

Stampa di short del ⑸ «(METTA)» nel menu «di SL», potete nell'interfaccia «terminale» di intervallo di tempo del lavoro della sincronizzazione di configurazione, gamma di intervallo di tempo «che 0 seconds~60000 assecondano». premi «(+)», intervallo di tempo aggiungono «1second»; premi «(-)», commuti il segmento LCD di manifestazione di numero; premi «(METTA)», conservi l'intervallo di tempo e ritorni. Se non volete configuri, stampa lunga «(-)» per ritornare



6.Maintenance si illuminano



Il ⑴ inserisce prego una carta SIM con il servire di GPRS prima dell'uso «il terminale». La carta SIM deve conciliare 800MHz, 850MHz, 1800MHz, 1900MHz.

Il ⑵ assicura che uso la batteria raccomanda. Se la manifestazione «del software che» la scarsità «terminale» della capacità della batteria, sostituisce prego la nuova batteria.

Il ⑶ se la sconnessione di comunicazione fra «software» e «il terminale», controlla prego il server, «software», «terminale», batteria e carta SIM è se normale o errore.

Il ⑷ evita l'antenna «terminale» vicino al metallo ed al forte oggetto magnetico.

Il ⑸ se l'errore del lavoro «del sistema» e voi non risolvono l'errore, contatta prego Xi'an Kacise. Non permettiamo l'utente prendiamo giù e ripariamo «il terminale» per voi stesso.
