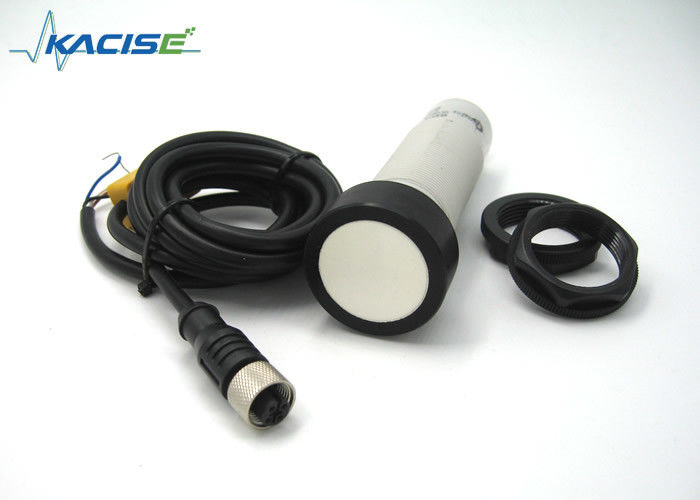

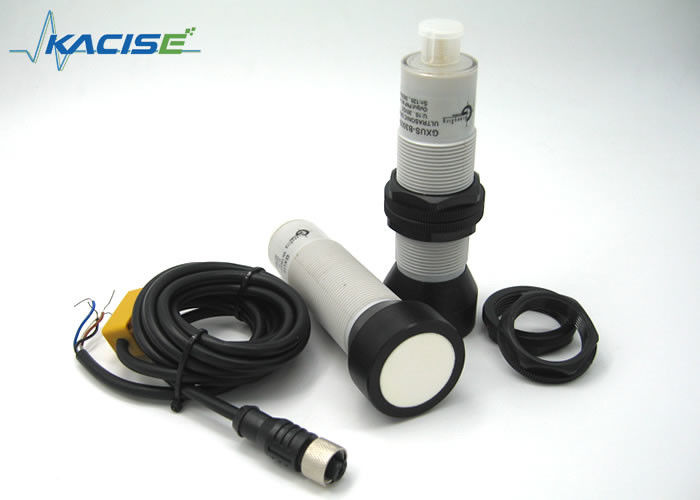

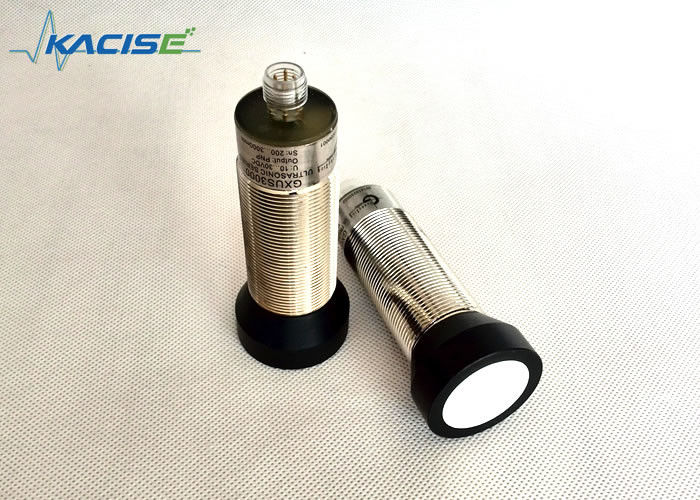

gamma 4 di 3m - sensore ultrasonico di diametro basso del tester del livello del fluido 20mA per automazione industriale

gamma 4 di 3m - sensore ultrasonico di diametro basso del tester del livello del fluido 20mA per automazione industriale

  • gamma 4 di 3m - sensore ultrasonico di diametro basso del tester del livello del fluido 20mA per automazione industriale
  • gamma 4 di 3m - sensore ultrasonico di diametro basso del tester del livello del fluido 20mA per automazione industriale
  • gamma 4 di 3m - sensore ultrasonico di diametro basso del tester del livello del fluido 20mA per automazione industriale
gamma 4 di 3m - sensore ultrasonico di diametro basso del tester del livello del fluido 20mA per automazione industriale
Dettagli:
Luogo di origine: La Cina
Marca: KACISE
Certificazione: CE
Numero di modello: KUS3000-M30
Termini di pagamento e spedizione:
Quantità di ordine minimo: 0-100
Prezzo: Negotiable
Imballaggi particolari: Cartone con la bolla
Tempi di consegna: 3-5 giorni di lavoro
Termini di pagamento: L/C, T/T, Western Union, MoneyGram
Capacità di alimentazione: 1000 pezzi al mese
Contatto
Descrizione di prodotto dettagliata
Allineare: 3000mm Zona cieca: 150mm
Grado di protezione: IP65 (IP67 selezionabile) Materiale: Plastica o metallo
Alimentazione elettrica: UNA CC DI 10… 30 V Uscita: 4-20mA/0-10V
Evidenziare:

sensore ultrasonico del livello del fluido

,

Trasmettitore livellato ultrasonico

sensore ultrasonico di diametro basso 4-20mA/0-10V della gamma di 3m per automazione industriale







Caratteristiche



Senza contatto
Insegnabile

Finestra di misurazione regolabile

Piccola area inutilizzabile



Introduzione



La misura ultrasonica del sensore è un'affidabilità e un metodo eccezionale di misura di versatilità. Può realizzare per risolvere i progetti più complessi compreso rilevazione dell'oggetto o la misura livellata, perché il suo modo di misurazione funziona attendibilmente in quasi tutte le circostanze.



Appliactions



Misurazione del livello

Ingegnere meccanico
Maneggio del materiale

Industria alimentare
Falegnameria e mobilia
Agricoltura
Costruzione
Fabbricazione di carta





Dimensioni



gamma 4 di 3m - sensore ultrasonico di diametro basso del tester del livello del fluido 20mA per automazione industriale 0

Parametri



Specifiche generali



M18
Percezione della gamma 100… 1000 millimetri
Gamma di adeguamento 100….1000mm
Area inutilizzabile 0… 100 millimetri
Piatto standard dell'obiettivo 100 millimetri x 100 millimetri
Frequenza del trasduttore approx.220 chilociclo
Ritardo di risposta spettrografia di massa approssimativamente 10



M30-type1
Percezione della gamma 200… 2000 millimetri
Gamma di adeguamento 200….2000mm
Area inutilizzabile 0… 200 millimetri
Piatto standard dell'obiettivo 100 millimetri x 100 millimetri
Frequenza del trasduttore approx.150 chilociclo
Ritardo di risposta spettrografia di massa approssimativamente 10



M30-type2
Percezione della gamma 300… 3500 millimetri
Gamma di adeguamento 300….3500mm
Area inutilizzabile 0… 150 millimetri
Piatto standard dell'obiettivo 100 millimetri x 100 millimetri
Frequenza del trasduttore approx.70 chilociclo
Ritardo di risposta spettrografia di massa approssimativamente 20



M30-type3
Percezione della gamma 400… 6500 millimetri
Gamma di adeguamento 400….6500mm
Area inutilizzabile 0… 300 millimetri
Piatto standard dell'obiettivo 100 millimetri x 100 millimetri
Frequenza del trasduttore approx.50 chilociclo
Ritardo di risposta spettrografia di massa approssimativamente 40





Indicatori/mezzi di funzionamento

Blu del LED Potere sopra
LED giallo solido: oggetto nella gamma di valutazione
lampeggiamento: funzione di programma, oggetto individuato
LED rosso solido: Errore
lampeggiamento: funzione di programma, nessun oggetto individuato





Specifiche elettriche

Tensione UB di funzionamento una CC di 10… 30 V, ondulazione 10% ss
Rifornimento a vuoto corrente io0 ≤ 50 mA





Uscita

Tipo dell'uscita 1 uscita analogica 0-10V o 4… 20mA.
Risoluzione Valutazione gamma]/4000 [di millimetro, ma ≥0.35mm
Deviazione della curva caratteristica ≤0.2% da valore completo
Accuratezza di ripetizione ± 0.1% di valore completo
Impedenza del carico >ohm 1k
Influenza di temperatura ≤ 2% di valore completo





Condizioni dell'ambiente

Temperatura ambiente -25… °C 70
Temperatura di stoccaggio -40… °C 85





Specifiche meccaniche

Tipo di collegamento Connettore M12 x 1, del dispositivo perno 4
Grado di protezione IP65 (IP67 selezionabile)
Materiale Alloggio: d'ottone o di plastica nichelato



Esposizioni di LED



Esposizioni nella dipendenza dal modo operativo LED rosso LED giallo

Limite di valutazione di CORSO

Oggetto individuato

Nessun oggetto ha individuato

Obietti incerto (CORSO invalido)



fuori

flash

su



flash

fuori

fuori

Modo normale (gamma di valutazione) fuori su
Errore su stato precedente



Stati dell'installazione



Se il sensore è installato alla caduta della temperatura dell'ambiente sotto 0℃, dovrebbe fare bene sui provvedimenti cautelari. Nel caso del montaggio diretto del sensore in un foro diretto facendo uso dei dadi d'acciaio, deve essere riparato al mezzo del filo d'abitazione.



Descrizione di funzione del sensore



Insieme e regolare il punto di commutazione e l'intervallo di avanzamento dei prodotti dell'uscita analogica e dell'uscita di commutazione

La commutazione e l'uscita analogica possono essere messe facendo uso dell'estremità di sintonia, specificamente, là sono gli otto modi di lavoro che possono essere fissati.

Ciascuna di queste regolazioni è divisa nei seguenti punti:

Al primo punto, l'utente seleziona una distanza auto messa o mette il sensore nello stato di Wave-perdita.

In secondo luogo, colleghi il terminale di calibratura all'alimentazione elettrica o alla terra e tenga il collegamento fino ai lampeggi della luce gialla (o ai lampeggi di luce rossa se lo stato è perso).

Al terzo punto, l'utente seleziona la seconda distanza auto messa o che permette che il sensore entri nello stato di perdita dell'onda.

Al quarto punto, colleghi il terminale di calibratura alla terra o all'alimentazione elettrica (stato diverso dal secondo punto) e tenga il collegamento fino ai lampeggi della luce gialla (o ai lampeggi di luce rossa nel caso di perdita dell'onda).



Ci sono i 8 modi di uscita di commutazione

1. Modo normalmente aperto della finestra (prodotti dell'uscita analogica per il modo di lavoro lineare positivo o il modo di misura di distanza).

2. Modo normalmente chiuso della finestra (il prodotto dell'uscita analogica è modo di funzionamento lineare negativo o il modo livellato liquido di misura).

3. Unico normalmente sul modo.

4. Modo normalmente chiuso unico.

5. Modo normalmente aperto unico di intervallo con il grande ciclo di isteresi.

6. Modo normalmente chiuso unico di intervallo con il grande ciclo di isteresi.

7. Se il modo normalmente aperto è individuato.

8. Se il modo normalmente chiuso è individuato.

Circa i prodotti del modello dell'uscita RS485. Descrizione di

C'è modo di funzionamento tre,

1: Il modo automatico di misura, il sensore misura continuamente il livello liquido e la distanza e l'utente legge in qualunque momento i risultati di misura attraverso l'interfaccia 485.

2: L'utente non inizia una comunicazione 485, il sensore attivamente inizierà una misura e riferirà il risultato.

3: Lo sleep mode, il prodotto entra in sleep mode, l'utente in primo luogo sveglia il sensore attraverso l'interfaccia 485 e poi inizia una misura ed ottiene i risultati prima dei sonni del sensore ancora.
