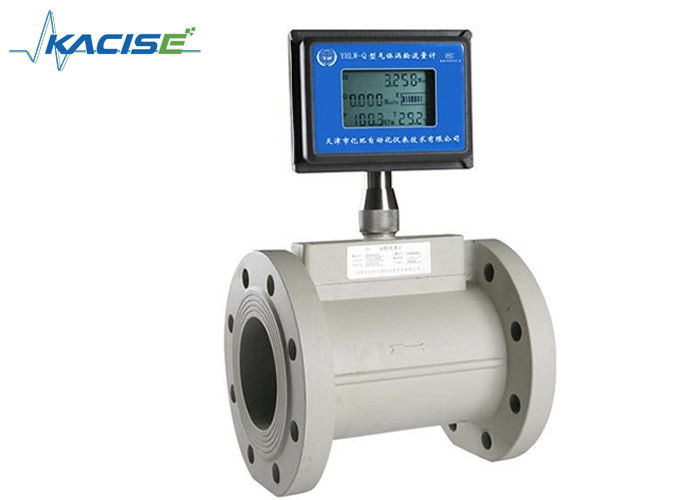

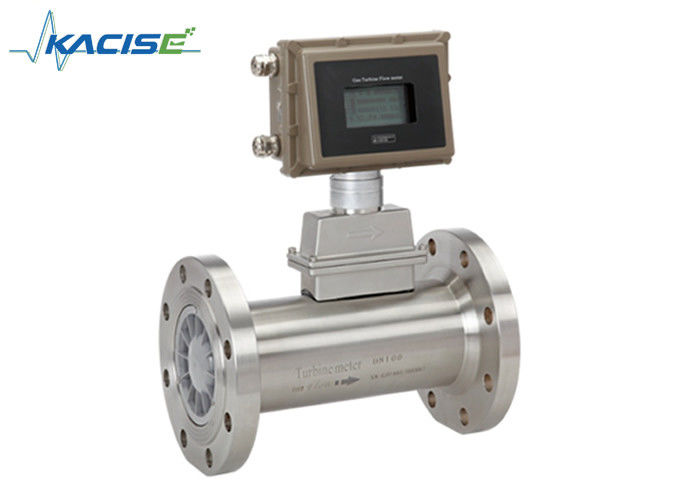

Alimentazione elettrica doppia di alta precisione del misuratore di portata della turbina del gas naturale di Digital

Alimentazione elettrica doppia di alta precisione del misuratore di portata della turbina del gas naturale di Digital

  • Alimentazione elettrica doppia di alta precisione del misuratore di portata della turbina del gas naturale di Digital
  • Alimentazione elettrica doppia di alta precisione del misuratore di portata della turbina del gas naturale di Digital
Alimentazione elettrica doppia di alta precisione del misuratore di portata della turbina del gas naturale di Digital
Dettagli:
Luogo di origine: La Cina
Marca: Kacise
Certificazione: CE / ISO / Explosion-proof
Numero di modello: KTF
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1
Prezzo: Negotiable
Imballaggi particolari: cartone/scatola di legno
Tempi di consegna: 5~8 giorni lavorativi
Termini di pagamento: L/C, D/A, T/T, Western Union, MoneyGram
Capacità di alimentazione: bimettalico
Contatto
Descrizione di prodotto dettagliata
Medium: Gas intermedio ed a bassa velocità naturale del GAS, senza impurità Pressione: 1.6MPa; 2.5MPa; 4.0MPa
Installazione: Tipo della flangia, ANSI, BACCANO di JIS Comunicazione: RS-485 /MODBUS
Accuratezza: 1,0% Uscita: allarme di impulso di 4~20mA RS485
Materiale: SS304 or316L Nome: misuratore di portata dell'argon
DN (millimetro): 25, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300
Evidenziare:

misuratore di portata del combustibile diesel

,

misuratore di portata protetto contro le esplosioni

Flussometro del gas naturale del flussometro di alta precisione GPL che cucina il misuratore di portata doppio della turbina dell'alimentazione elettrica del flussometro a gas



Descrizione

Il misuratore di portata della turbina di KTF è l'uso della tecnologia di microprocessore monochip a bassa potenza avanzata ha sviluppato l'integrazione del totalizzatore del sensore e dell'esposizione di flusso della turbina di nuovo metro astuto, con una struttura compatta, letture intuitive chiare, l'alta affidabilità, senza interferenza esterna di potere, anti-fulmine, ovvio vantaggio di basso costo, è ampiamente usato misurare il tubo chiuso e l'acciaio inossidabile 1Cr18Ni9Ti, 2Cr13 ed il corindone Al2O3, il carburo non corrode e non c'è fibre, particelle ed altre impurità, la viscosità cinematica alla temperatura di funzionamento di meno di 5 il ²/s del × 10-6m di liquido, per la viscosità cinematica più di 5 ²/s del × 10-6m di liquido, può essere controllo quantitativo, eccessivo allarme, ecc., è un metro di contatore e di energia ideale.


Oggetti di misura: petrolio, liquidi organici, liquido inorganico, gas di petrolio liquefatto, gas naturale, gas di carbone e liquidi criogenici.

Il funzionamento del metro della turbina a gas di serie di KTFG è basato sulla misura della velocità di gas. Il gas scorrente è accelerato e condizionato dai metri che raddrizzano la sezione. Le pale di raddrizzamento preparano il profilo di flusso del gas rimuovendo. turbinio, turbolenza ed asimmetria indesiderati prima dei flussi del gas alla ruota di turbina. Le forze dinamiche della causa fluida scorrente il rotore da girare.
La ruota di turbina è montata sull'albero primario, con alta precisione speciale, cuscinetti a sfera bassi di attrito. La ruota di turbina ha lame elicoidali che hanno un angolo conosciuto riguardante il flusso del gas. I meccanismi di estrazione del gas condizionati ed accelerati la ruota di turbina con una velocità angolare che è proporzionale con la velocità del gas.
Il misuratore di portata della turbina a gas di serie di KTFG è ampiamente usato per la misura di gas naturale, gas di carbone, gas liquefatto e gas leggero dell'idrocarburo, ecc.



Caratteristiche

Strumento dedicato del ☆ per la misura del gas
Lo strumento dedicato del ☆ per olio & il gas riciclano il sistema
Alta precisione del ☆: ±1.5%, ±1.0% o ±0.75%
Buona ripetitività del ☆
Temperatura, pressione e flusso della prova del ☆ di gas misurato; inseguimento automatico e compensazione di flusso; indicazione del volume di totale del gas nell'ambito di stato standard; domanda in tempo reale della temperatura, pressione, ora e data, ecc.
Sensore incorporato di pressione & di temperatura del ☆, alta prestazione di sicurezza, struttura compatta & bella prospettiva
Basso consumo energetico del ☆, più di 3 anni di tempo di impiego per una cellula del litio di 3V 10AH
Il fattore dello strumento del ☆, il valore totale di flusso ha tenuto per 10 anni dopo spento



Specifiche



Parametri



Descrizione



DN (millimetro) & collegamento

25, 40, 50, 65, 80, 100, 125, 150, 200, 250, un collegamento 25 di 300 flange,

un collegamento di 40 fili

Accuratezza ±1.5%, ±1.0% o ±0.75% (abbia bisogno dell'ordine speciale)
Rapporto della gamma 1:10; 1:20; 1:30



Materiale dello strumento



Corpo: SS304; Ventola: ABS anticorrosivo o lega di alluminio di alta qualità; Indicatore: fusion d'alluminio

Temperatura media (℃) -30 ℃ ~ +80 ℃/-86°F ~ +176°F





Condizioni dell'ambiente

Temperatura: - 20℃~ +60℃/-68°F ~ umidità relativa di +140°F: 5% ~ 90%,

Pressione atmosferica: 86 ~ 106 KPa





Segnale in uscita



Sensore: segnale di frequenza di impulso, a basso livello più di meno di 0.8V, alto livello più di 8V

Trasmettitore: segnale corrente bifilare di CC 4-20mA





Alimentazione elettrica



Sensore: CC di +12V, trasmettitore (facoltativo) di CC di +24V: CC di +24V

Tipo locale di indicazione: cellula incorporata del litio 3V

Linea di trasmissione del segnale STVPV3×0.3 (3 cavo), 2×0.3 (cavo 2)
Distanza di trasmissione Non non più di 1000 m.
Interfaccia di linea del segnale M20×1.5 (F)
grado a prova di esplosiva ExdIIBT6
Livello di protezione IP65



Informazioni di ordinazione

Il modello dovrebbe essere selezionato secondo pressione nominale, pressione massima media, la temperatura media, le componenti medie, la gamma di flusso e l'uscita del segnale.

La gamma di flusso di funzionamento dovrebbe essere (20% - 80%) Qmax.

Uscita standard del segnale: cavo dell'uscita 3 del segnale di impulso (WS), uscita standard del segnale di flusso (carta di IC) o RS485

uscita di comunicazione; specifichi prego quando ordinano.



Modello Osservazioni
KTFG









Tipo

N           Tipo del sensore: +12V o 24V, segnale di impulso del cavo dell'uscita 3
          Tipo del trasmettitore: +24V, cavo 4-20 mA dell'uscita 2
B           Tipo astuto: cellula del litio, indicazione locale senza uscita
C           Tipo astuto: +24V, indicazione locale, uscita 4-20mA bifilare



S

          Tipo astuto: Compensazione integrata, indicazione locale di P & di T con il segnale a distanza

















DN

25         DN 25 millimetri
40         DN 40 millimetri
50         DN 50 millimetri
65         DN 65 millimetri
80         DN 80 millimetri
100         DN 100 millimetri
125         DN 125 millimetri
150         DN 150 millimetri
200         DN 200 millimetri
250         DN 250 millimetri
300         DN 300 millimetri



Gamma

W (x)       La gamma di estensione, vede la tabella 2
S (x)       La gamma standard, vede la tabella 2





Materiale del corpo

S     Acciaio inossidabile
L     Lega di alluminio
T     Su misura





Materiale della ventola

S   ABS anticorrosivo
L   Lega di alluminio
T   Su misura





Medium

N Nessuna struttura speciale
Dedicato per ossigeno
B Dedicato per aria compressa



Applicazione

Alimentazione elettrica doppia di alta precisione del misuratore di portata della turbina del gas naturale di Digital 0
