Luogo di origine: | La Cina |
Marca: | Kacise |
Certificazione: | CE / ISO / Explosion-proof |
Numero di modello: | KTF |
Quantità di ordine minimo: | 1 |
---|---|
Prezzo: | Negotiable |
Imballaggi particolari: | cartone/scatola di legno |
Tempi di consegna: | 5~8 giorni lavorativi |
Termini di pagamento: | L/C, D/A, T/T, Western Union, MoneyGram |
Capacità di alimentazione: | bimettalico |
Medium: | diesel, olio, liquido, combustibile diesel, olio, acqua pura, alimento, olio | Pressione: | 1.6MPa; 2.5MPa; 4.0MPa; 6.4M |
---|---|---|---|
Installazione: | Filo; Tubo; Ripresa esterna; Inserzione, flangia | Comunicazione: | RS-485 /MODBUS |
Accuratezza: | /1.0 1,5% % | Uscita: | HART /4-20mA /RS485 /Pulse |
Materiale: | Steel/SS316L inossidabile /316 | Alimentazione elettrica: | Batteria al litio di 12-24VDC /3.6V |
Classe di protezione: | IP65 o IP68 | ||
Evidenziare: | misuratore di portata del combustibile diesel,misuratore di portata protetto contro le esplosioni |

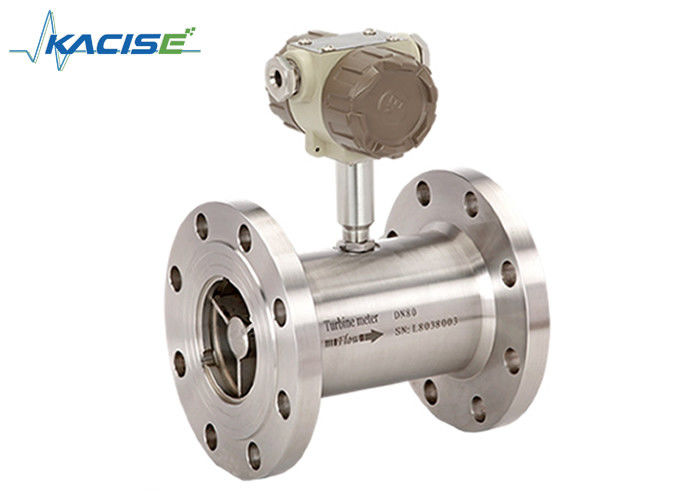

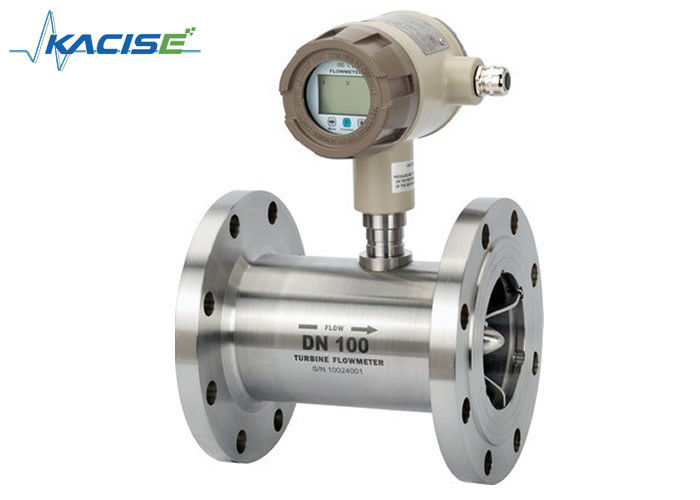

l'olio combustibile diesel a prova di ex/olio vegetale/palma olio il flussometro solvente della turbina di acciaio inossidabile della flangia 24VDC
Descrizione
Il flussometro della turbina è un genere di flussometro di velocità con la funzione della compensazione di pressione e della temperatura. Appartiene ad un genere di flussometro di velocità. Il suo principio di lavoro è come segue: il potere di liquido scorrente guida la paletta della turbina per girare e la sua velocità di rotazione è approssimativamente proporzionale alla portata volumetrica. Il flussometro della turbina è ampiamente usato in petrolio, l'industria chimica, energia elettrica, rete di tubazioni del gas, gas urbano ed altri campi ed è ampiamente usato nello stabilimento commerciale a causa della sua alta accuratezza di misurazione, buona ripetibilità e stabilità, vasta gamma, risposta rapida scorrere cambiamenti, forte abilità anti-interferenza, trasmissione facile del segnale ed altre caratteristiche.
Il misuratore di portata della turbina di KXTUF è l'uso della tecnologia di microprocessore monochip a bassa potenza avanzata ha sviluppato l'integrazione del totalizzatore del sensore e dell'esposizione di flusso della turbina di nuovo metro astuto, con una struttura compatta, letture intuitive chiare, l'alta affidabilità, senza interferenza esterna di potere, anti-fulmine, ovvio vantaggio di basso costo, è ampiamente usato misurare il tubo chiuso e l'acciaio inossidabile 1Cr18Ni9Ti, 2Cr13 ed il corindone Al2O3, il carburo non corrode e non c'è fibre, particelle ed altre impurità, la viscosità cinematica alla temperatura di funzionamento di meno di 5 il ²/s del × 10-6m di liquido, per la viscosità cinematica più di 5 ²/s del × 10-6m di liquido, può essere controllo quantitativo, eccessivo allarme, ecc., è un metro di contatore e di energia ideale.
Caratteristiche
Alta precisione del ☆, generalmente fino a ±1%R, ±0.5%R, alta precisione fino a 0.2%R
ripetibilità del ☆Good, ripetibilità a breve termine fino a 0,05% ~ 0,2%, nello stabilimento commerciale è la scelta preferita del misuratore di portata.
Uscita del ☆ del segnale di frequenza di impulso, adatta a totalizzatore ed a collegamento con il PC; nessun spostamento zero e forte interferenza resistono a
Il ☆ che il segnale ad alta frequenza (3~4KHz) può essere ottenuto, la risoluzione del segnale è forte.
Diametro medio e grande fino al 1:20, piccolo calibro 1 della vasta gamma del ☆: 10.
Struttura compatta del ☆ & manutenzione conveniente
Specifiche
Paremeter | Valore | Unità | |
Diametro |
Filo | 4, 6, 10, 15, 20, 25, 32, 40 | millimetro |
Flangia (morsetto) | 15, 20, 25, 32, 40, 50, 65, 80, 100, 125.150, 200 | millimetro | |
Accuratezza | ±1, ±0.5, ±0.2 (su misura) | %R | |
Rapporto della gamma | 1:10, 1:15, 1:20 | ||
Materiale del sensore | 304, 316 (L) acciaio inossidabile ecc. | ||
Funzionamento ambiente |
Impiegati medi. | -20~120 | °C |
Impiegati ambientali | -10~55 | °C | |
Umidità relativa | 5%~90% | ||
Pressione atmosferica | 86~106 | KPa | |
Uscita del segnale |
Sensore: segnale di frequenza di impulso, level≤0.8V elettrico basso, ≥8V ad alto livello Trasmettitore: bifilare, segnale corrente di CC di 4-20 mA |
||
Interfaccia di Comm | RS485 | ||
Alimentazione elettrica
|
Sensore: CC di +12V, CC di +24V (facoltativa) Trasmettitore: CC di +24V Tipo locale di indicazione: cellula incorporata del litio 3V o esterno di +24VDC |
|
|
Cavo della trasmissione del segnale | STVPV3×0.3 (3 cavo), 2×0.3 (cavo 2) |
|
|
Distanza di trasmissione | Non non più di 1000 | m. | |
Interfaccia di linea del segnale |
Tipo di base: Connettore di Hausman o un cavo dei 3 centri; Tipo protetto contro le esplosioni: M20 × 1,5 (F) |
||
grado a prova di esplosiva |
Tipo di base: prova di non esplosione; tipo protetto contro le esplosioni: ExdIIBT6 |
||
Livello di protezione | IP65 |
Informazioni di ordinazione
Modello | Osservazioni | |||||||
KTF | ||||||||
DN | 4 | 4 millimetri | ||||||
6 | 6 millimetri | |||||||
10 | 10 millimetri | |||||||
15 | 15 millimetri | |||||||
20 |
|
20 millimetri | ||||||
25 | 25 millimetri | |||||||
32 | 32 millimetri | |||||||
40 | 40 millimetri | |||||||
50 | 50 millimetri | |||||||
65 | 65 millimetri | |||||||
80 | 80 millimetri | |||||||
100 | 100 millimetri | |||||||
125 | 125 millimetri | |||||||
150 | 150 millimetri | |||||||
200 | 200 millimetri | |||||||
Tipo | N | Tipo del sensore: +12V o 24V potere, segnale di impulso del sistema del cavo dell'uscita 3 | ||||||
Tipo del trasmettitore: il potere di +24V, ha prodotto 2 il cavo 4-20 mA | ||||||||
B | Tipo astuto: cellula del litio, indicatore locale, senza uscita del segnale | |||||||
C | Tipo astuto: potere di +24V, indicatore locale, 2 uscita del cavo 4-20mA/pulse | |||||||
C1 | Tipo astuto: potere di +24V, indicatore locale, comunicazione RS485 | |||||||
protocollo | ||||||||
C2 | Tipo astuto: potere di +24V, indicatore locale, protocollo di HART | |||||||
Accuratezza | 05 |
|
0,5 | |||||
10 | 1,0 | |||||||
02 | 0,2 (ordine speciale, molto termine di consegna) | |||||||
Gamma | W | Campo di misura esteso | ||||||
S | Campo di misura standard | |||||||
Materiale del corpo | S | 304 SS | ||||||
L | 316 (l) SS | |||||||
Protetto contro le esplosioni | N | Non protetto contro le esplosioni | ||||||
E | Protetto contro le esplosioni, ExdIIBT6 | |||||||
Valutazione di pressione | N | Normale | ||||||
H (x) |
Alta pressione |
