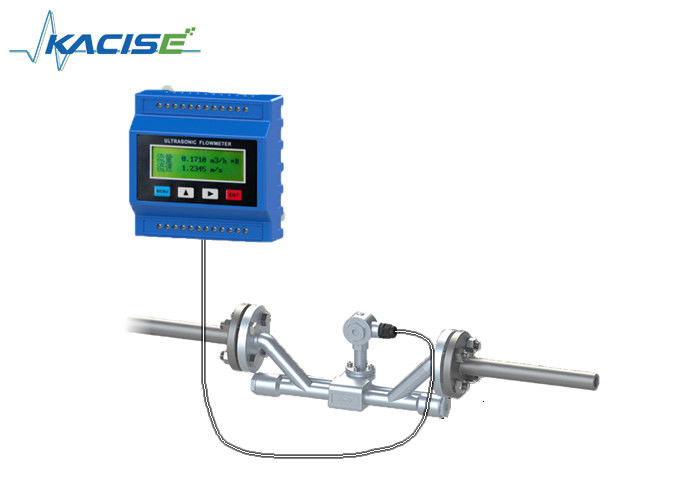

Tipo ultrasonico del misuratore di portata in-linea del collegamento del filo della flangia per la misura online

Tipo ultrasonico del misuratore di portata in-linea del collegamento del filo della flangia per la misura online

    • Flange Thread Connection Inline Flow Meter Ultrasonic Type For Online Measurement
    • Flange Thread Connection Inline Flow Meter Ultrasonic Type For Online Measurement
  • Flange Thread Connection Inline Flow Meter Ultrasonic Type For Online Measurement

    Dettagli:

    Luogo di origine: La Cina
    Marca: KACISE
    Certificazione: CE
    Numero di modello: Serie KUF2000

    Termini di pagamento e spedizione:

    Quantità di ordine minimo: 1 pezzo
    Prezzo: Negotiable
    Imballaggi particolari: un cartone per un insieme
    Tempi di consegna: 3-5 giorni di lavoro
    Termini di pagamento: L/C, T/T, Western Union, MoneyGram
    Capacità di alimentazione: 1000 insiemi al mese
    Contattaci
    Descrizione di prodotto dettagliata
    SD Card: facoltativo per archiviazione di dati di uscita: 4-20mA, impulso di OTTOBRE, relè
    Communation: RS485 Modbus Medium: innaffi, acqua di mare, acque luride, petrolio, prodotti chimici, l'alcool, latte, la birra, vino, e
    Alimentazione: DC8~36V o AC85~265V Sensore: Tipo in-linea del tubo
    Materiale del tubo: L'acciaio, acciaio inossidabile, ghisa, rame, tubo del cemento, PVC, alluminio, prodotto siderurgico Diametro del tubo: DN15~6000mm
    Evidenziare:

    portable clamp on flow meter

    ,

    ultrasonic flow transducer







    Flangi ed infili il misuratore di portata ultrasonico in-linea/flussometro del collegamento per la misura online





    Introduzione



    Il misuratore di portata ultrasonico di serie KUF2000 è utilizzato solitamente nella misura a lungo termine al campo. Ha tre tipi di sensori per misurare il flusso del tubo: il morsetto su tipo, il tipo di inserzione ed il tubo in-linea scrivono.

    Tipo in-linea del tubo: Adatto a tubo DN15-6000mm, i tubi DN15-32 utilizza il sensore in-linea del tubo di forma del π, DN40 e sopra il sensore in-linea standard del tubo di usi. Il campo di misura di tipo in-linea standard misuratore di portata ultrasonico è DN40mm~DN1000mm, con l'alta classe della protezione di IP68, misurante la temperatura fluida di -30℃~160℃, campo di pressione di 0~2.5Mpa, alta precisione all'interno di ±0.5%.



    Tipo di inserzione: Soltanto due fori dell'installazione sono necessari sul tubo, utente possono installare il tipo sensori di inserzione. Usando il foro che fa lo strumento, la nessun'installazione di flusso di arresto può essere realizzata. I sensori contattano direttamente al liquido, la misura è stabile ed affidabile.

    Morsetto su tipo: Il morsetto dei sensori sopra all'esterno dei tubi e non contatta il liquido interno. E tutti i modelli possono trasformarsi in in metri di energia quando si collega ai sensori di temperatura. Il morsetto di serie KUF2000 sul flussometro ultrasonico è facile per installazione, nessuna necessità di tagliare il tubo e l'acqua, nessuna perdita della stampa. Sostiene il lungo termine online di misurazione. La vasta gamma di flusso liquido può essere misurata con il sensore premuto sul tubo.



    Caratteristiche

    • accuratezza di 1%.
    • Vasta gamma per vari campi di applicazione. (DN15-DN6000)
    • Nessuna trasmissione meccanico in flussometro ultasonic, parti è danneggiata raramente. Manutenzione libera e durata di funzionamento lunga.
    • Colleghi il trasduttore della temperatura Pt100, può finire la misura energia/del calore.

    Specificazione



    Accuratezza ≤1%
    Gamma di velocità 0~±10m/s, misura bidirezionale
    Dimensione del tubo DN15~DN6000
    Temperatura -30~160℃
    Tipo di liquido Il singolo liquido può trasmettere l'onda sonora. quali acqua, l'acqua di mare, le acque luride, il petrolio, i prodotti chimici, l'alcool, ecc
    Materiale del tubo L'acciaio, l'acciaio inossidabile, il ghisa, il rame, il PVC, l'alluminio, l'acciaio di vetro, la fodera ecc. è permesso
    Uscita del segnale

    1 modo 4-20mA prodotto (impedenza 0~1K, accuratezza 0,1%)

    1 uscita di impulso di OTTOBRE di modo (larghezza di impulso 6 ~ 1000ms)

    1 uscita del relè di modo

    Input di segnale 3 l'input di modo 4-20mA, raggiunge per riscaldare la misura collegando la resistenza del platino PT100.
    Interfaccia RS485, supporto MODBUS
    Archiviazione di dati La carta di deviazione standard immagazzina regolarmente i risultati prestabiliti (facoltativi)
    Alimentazione elettrica DC8~36V o AC85~264V




















    Tipo ultrasonico del misuratore di portata in-linea del collegamento del filo della flangia per la misura online 0

    Unità principale del misuratore di portata facoltativo



    Tipo ultrasonico del misuratore di portata in-linea del collegamento del filo della flangia per la misura online 1



    Sensori in-linea facoltativi



    Tipo ultrasonico del misuratore di portata in-linea del collegamento del filo della flangia per la misura online 2



    1. collegamento del filo del π



    Nominale

    Diametro

    (DN)

    Pressione

    Livello

    P

    Lunghezza

    L

    Collegamento

    Filo



    Filo

    Lunghezza

    Norma del filo

    DN15

    2,5

    320

    G3/4

    18

    GB/T7307-2001

    DN20

    2,5

    360

    G1B

    15

    DN25

    2,5

    390

    G1 1/4B

    16

    DN32

    2,5

    450

    G1 1/4B

    22,5










    2. collegamento della flangia del π


    Nominale

    Diametro

    (DN)

    Pressione

    Livello

    P

    Lunghezza

    L

    Dimensione della flangia Norma del filo

    Normale

    Dimensione

    D

    Foro passante

    Centri

    D1

    Foro passante

    X quantità

    ∮X n

    Sigillatura

    Superficie

    Diametro

    D2

    Spessore della flangia Dimensione dei bulloni
    C f
    DN15 2,5 320 95 65 14X4 46 14 2 M12X50 GB/T9119-2000
    DN20 2,5 360 105 75 14X4 56 16 2 M12X50
    DN25 2,5 390 115 85 14X4 65 16 2 M12X60
    DN32 2,5 450 140 100 18X4 76 18 2 M16X60











    3. Sensore in-linea standard

    Tipo ultrasonico del misuratore di portata in-linea del collegamento del filo della flangia per la misura online 3

    Impiegati facoltativi. sensore

    Tipo ultrasonico del misuratore di portata in-linea del collegamento del filo della flangia per la misura online 4


    Informazioni di ordinazione



    Tipo ultrasonico del misuratore di portata in-linea del collegamento del filo della flangia per la misura online 5
