| Luogo di origine: | La Cina |
| Marca: | KACISE |
| Certificazione: | ISO / CE |
| Numero di modello: | Serie di KVF |
| Quantità di ordine minimo: | 1PC |
|---|---|
| Prezzo: | Negotiable |
| Imballaggi particolari: | Cartone/scatola di legno |
| Tempi di consegna: | 7 giorni lavorativi |
| Termini di pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Pressione: | 1,6 Mpa, 2.5Mpa, 4.0Mpa (speciale) | Diametro: | DN15 ~ DN1800 |
|---|---|---|---|
| temperatura: | -20°C - °C +160 | Alimentazione: | 24VDC, 220VAC |
| Comunicazione: | RS-485/MODBUS, HART | Accuratezza: | ±1.0% (norma) |
| Segnale in uscita: | 4~20mA | Installazione: | Flangia, morsetto sopra, filo, inserzione |
| Evidenziare: | metro appiattito del flusso d'aria,misuratore di portata del vapore di vortice |
||

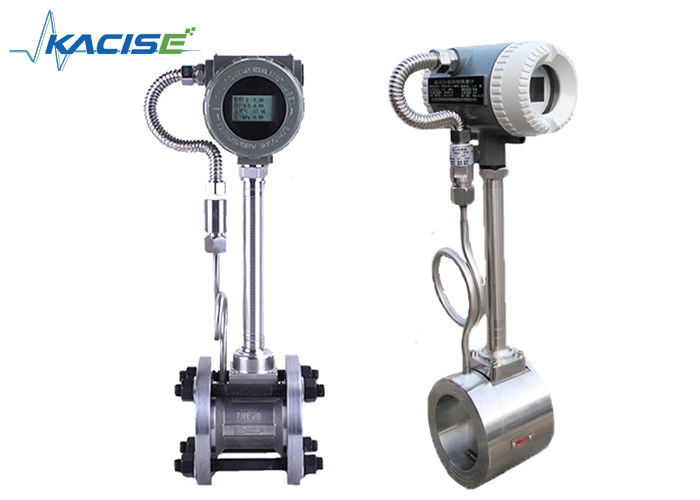

Vapore industriale del misuratore di portata di vortice del gas del vapore saturo con la compensazione di pressione e di temperatura
Introduzione
Il flussometro di vortice è basato per principio di ricerca e di produzione di vortice di Karman, pricipalmente per il medium fluido del tubo di misura industriale di flusso, quali un gas, un liquido, un vapore ed altri media. Caratterizza una piccola perdita di pressione, vasto campo di misura, alta precisione nella misura di flusso di volume reale appena è colpito da densità fluida, da pressione, dalla temperatura, dalla viscosità e da altri parametri. Nessun parti meccaniche mobili, così alta affidabilità e manutenzione bassa. I parametri dello strumento possono essere la stabilità a lungo termine. I sensori piezoelettrici di sforzo del flussometro di vortice, l'alta affidabilità, possono funzionare all'interno della gamma di temperatura di funzionamento -20 di ℃ ~ + ℃ 250 per. Segnali analogici standard, uscita digitale del segnale di impulso, facilmente con i computer ed altri sistemi digitali che sostengono l'uso degli strumenti di misura più avanzati e più ideali.
Caratteristiche
1. L'elemento di rilevazione non tocca con il medium di flusso, con l'alta affidabilità e la forte flessibilità per il medium
2. Non c'è parti mobili, la resistenza all'usura, struttura semplici e solidità
3. Monti con il circuito anti-interferenza ed i sensori antivibrazione, in grado di assicurare la prestazione antivibrazione del prodotto.
4. La temperatura di lavoro conceduta è ampia da -40℃ a +350℃
5. Vasta gamma, alta precisione
6. Uscita del segnale di impulso o uscita corrente bifilare del segnale del sistema 4-20mA
Parametri
| Diametro del tubo | DN15~DN1800 |
| Materiali del tester | 1Cr18Ni9Ti |
| Pressione nominale (Mpa) | 1.6Mpa; 2.5Mpa; 4.0Mpa |
| Temperatura media misurata (℃) | -40~+250℃; -40~+350℃ |
| Condizioni ambientali | Temperatura: - 10~+55℃, umidità 5%~90%, pressione: 86~106Kpa |
| Classe di precisione | liquido: lettura ±0.5 |
| Gas o vapore di misurazione: | reading±1.0, ±1.5 |
| Rapporto di diniego | 1:10; 1:15 |
| Coefficiente di perdita di pressione | CD<2> |
| Segnale in uscita | 4-20mA o impulso |
| Alimentazione elettrica |
sensore: +12VDC, +24VDC trasmettitore: +24VDC Sull'esposizione del sito: batteria 3.2V |
| Linee di trasmissione del segnale | STVPV3×0.3 (tre-cavo), 2×0.3 (bifilare) |
| Installazione | Integrated che preme flangia o il collegamento della flangia |
| Distanza di trasmissione | ≤500m |
| Interfaccia di linea del segnale | Maschio threadM20×1.5 |
| Livelli di esplosione | ExdIIBT6 |
| Classe di protezione | IP65 |
| Permetta l'accelerazione di vibrazione | 1.0g |
Selezione di modello
| KVF | Parametri | ||||||||||
| Diametro nominale | DNXX | DN15~DN1800 (millimetro) | |||||||||
| Struttura | F | Tipo a distanza con esposizione | |||||||||
| Y | Tipo compatto con esposizione | ||||||||||
| Accuratezza | A | Tipo del tubo: Classe 1,0 | |||||||||
| B | Tipo di inserzione: Classe 2,5 | ||||||||||
| Pressione nominale | 16 | 1.6Mpa | |||||||||
| XX | Personalizzazione | ||||||||||
| Impiegati massimi. del medium | M. | <250> | |||||||||
| H | >250℃ | ||||||||||
| L'altra funzione | P | Con la compensazione di pressione | |||||||||
| T | Con la compensazione di temperatura | ||||||||||
| Pinta | Con la compensazione di temperatura e di pressione | ||||||||||
| Potere | 1 | 12~28VDC | |||||||||
| 2 | 85~265VAC (esposizione a distanza) | ||||||||||
| 3 | batteria al litio 3.6V (sull'esposizione del sito) | ||||||||||
| Uscita | A | 4-20mA | |||||||||
| M. | Impulso di tensione | ||||||||||
| H | HART | ||||||||||
| R1 | RS232 | ||||||||||
| R2 | RS485 | ||||||||||
| Installazione | 1 | Flangia | |||||||||
| 2 | Flangia del morsetto | ||||||||||
| 3 | Inserzione | ||||||||||
| 4 | Filo | ||||||||||
| 5 | Morsetto | ||||||||||
| Protetto contro le esplosioni | A | Non protetto contro le esplosioni | |||||||||
| B | Protetto contro le esplosioni intrinseco | ||||||||||
| G | Prova della fiamma | ||||||||||
Produzione
Pacchetto
Applicazione
